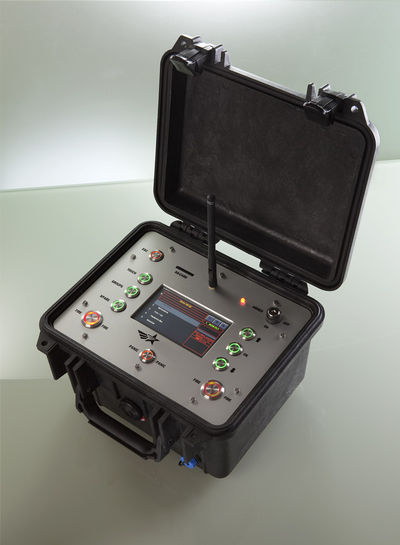

Commander: Bedienoberfläche

Wenn Sie das erste Mal mit dem Commander arbeiten, können Sie sich an die folgende "Erste Schritte"-Anleitung halten, um ein erstes Feuerwerk schießen zu können. Bitte befolgen Sie dabei die Schritte der Reihe nach von oben nach unten vollständig.


Einschalten und Initialisierung

Schalten Sie den Commander über den Wippenschalter oder den Schlüsselschalter (mittlere Stellung) ein. Sie sehen nun einige Nachrichten, die den Systemstatus dokumentieren. Wenn Sie einen bestimmten Eintrag länger ansehen möchten, halten Sie bitte beim Einschalten die ESC-Taste gedrückt - dann werden die Meldungen einen Moment länger angezeigt.

Erstes Einschalten

Nach einigen Sekunden erscheint das PyroNeo-Logo, an seine Stelle tritt nach einigen weiteren Sekunden eine Meldung, die darüber informiert, dass zuerst ein Systemschlüssel festgelegt werden muss. Dieser dient zur Absicherung der Kommunikation mit weiteren Komponenten der Zündanlage und muss für alle Geräte, die auf gemeinsam verwendete Zünd- oder Audiomodule zugreifen sollen, identisch sein (im Normalfall also alle Geräte einer Firma/eines Eigentümers).

Legen Sie darum im nächsten Eingabedialog einen nur Ihnen bekannten und schwer erratbaren Systemschlüssel fest. Sie dürfen dazu alle angebotenen Zeichen verwenden, am besten verwenden Sie jedoch nur die Ziffern 0-9 und die Zeichen a-z und A-Z (nicht bei allen Geräten können Umlaute und Sonderzeichen für den Systemschlüssel eingegeben werden). Bitte achten Sie darauf, dass die Groß- und Kleinschreibung hier eine wichtige Rolle spielt!
Aus dem gerade eingegeben Passwort wird nun automatisch der intern verwendete Systemschlüssel generiert, der zur Kontrolle nochmals angezeigt wird.

Der Systemschlüssel wird im Speicher des Commanders abgelegt. Geräte, die mit dem Commander zusammen arbeiten sollen, werden durch die Funktion Anlernen (siehe unten) automatisch an den im Commander eingestellten Systemschlüssel angeglichen. Der Schlüssel wird daher nur beim ersten Start einmal abgefragt, danach kann er in den Einstellungen des Commanders geändert werden wenn dies notwendig ist.

Hauptmenü des Commanders

Die nun folgende Meldung können Sie ignorieren, die Module werden im nächsten Schritt sowieso noch einmal synchronisiert. Nun erscheint das Hauptmenü.

Erstkonfiguration von Zündmodulen

Jedes Zündmodul muss vor der erstmaligen Verwendung konfiguriert werden. Diese Erstkonfiguration mit dem Commander ist hier beschrieben. Dazu schließen Sie bitte jedes Modul einzeln per Kabel an den Commander an und führen die folgenden Schritte aus:

Suchen des Moduls

Modulliste

Wählen Sie im Hauptmenü den Punkt "Module" aus. Sie werden nun gefragt, ob Sie nach Modulen suchen möchten - bestätigen Sie diese Frage mit "Ja" (falls Sie direkt zur Modulliste gelangen, müssen Sie unter der Liste den Punkt "Search" auswählen, um nach Modulen zu suchen).
Die Frage nach der Anzahl der Module können Sie - sofern nur dieses eine Modul ausgewählt ist - ohne Eingabe mit OK bestätigen. Nach dem Abschluss der Suche wird das neue Modul in der Modulliste angezeigt. Falls mehrere Module gefunden wurden, können Sie das entsprechende Modul identifizieren, indem Sie es aus der Liste auswählen - es wird anfangen zu blinken. Alternativ können Sie auch die Modul-ID vergleichen, die sowohl im Display des Moduls als auch in der Liste angezeigt wird. Rufen Sie über einen "Doppeldruck" auf den Listeneintrag die Moduleigenschaften des Moduls auf.

Modulpassword und -Eigentümer festlegen

Die Eigenschaftenseite des Moduls wird nun angezeigt. Wählen Sie in der unteren Seitenauswahl zunächst den Punkt "Basiskonfiguration". Hier gibt es zwei wichtige Punkte, die für jedes Modul eingestellt werden sollten: das Modulpasswort und den Eigentümer des Moduls. Drücken Sie zum Ändern des Passwortes zunächst auf den Knopf "Setzen". Das Kabelsymbol auf der Schaltfläche zeigt an, dass für diese Aktion eine Kabelverbindung benötigt wird.
Geben Sie nun über die Bildschirmtastatur zwei Mal das von Ihnen gewählte neue Modulpasswort ein. Es wird empfohlen, für alle Geräte das gleiche Passwort zu benutzen, notwendig ist das jedoch nicht. Im dritten Eingabefeld geben Sie bitte das alte Modulpasswort ein, im Auslieferungszustand lautet dieses "0000".

Betätigen Sie nun die Schaltfläche "Eigentümer". Nach der Eingabe der Eigentümer-Informationen müssen Sie die Änderung mit dem gerade neu festgelegten Modulpasswort bestätigen.

Modul anlernen

Wechseln Sie nun über die untere Seitenauswahl auf die Seite "Verwaltung". Dort drücken Sie bitte auf die Schaltfläche "Anlernen", um das Modul erstmalig anzulernen. Es erscheint ein Bestätigungsdialog, der Sie über den erfolgreichen Anlernvorgang informiert. Sie haben nun die Möglichkeit, unten auf der Seite noch die Modulnummer auf einen von Ihnen gewünschten Wert zu ändern. Dies wird jedoch bei der Programmierung einer Show (nach Rückfrage) auch automatisch durchgeführt.
Verlassen Sie die Moduleigenschaften nun über die rechts unten befindliche "Zurück"-Schaltfläche (Tür-Symbol). Jedes weitere Modul schließen Sie bitte ebenfalls per Kabel an und starten Sie die Modulsuche über die Schaltfläche "Search" erneut.

Exkurs: Modulnummer

Beim PyroNeo-System ist die Zuordnung zwischen physikalischen Modulen und Modulnummern sehr lose. Die Modulnummer kann während der Programmierung einer Show ohne weiteres verändert werden, sofern dies gewünscht ist (bzw. die Show es erfordert). Dies ist zum Beispiel dann sinnvoll, wenn Module öfter unter Kollegen ausgeliehen werden und dann z.B. zwei Modulsätze 1-10 vorhanden sind.

Für jede Show werden Modulnummern von 1 bis x verwendet, je nach Bedarf. Während der Programmierung wird geprüft, ob die gefundenen Module diese Modulnummern abdecken und ob die entsprechenden Module angelernt sind (direkt mit dem Commander verwendet werden können). Falls die Modulnummern der vorhandenen Module nicht mit denen der benötigten Module übereinstimmen, werden die nicht passenden Module schließlich auf die in der Show verwendeten Nummern verteilt. Die Nummern dieser Module werden dann während der Programmierung der Show geändert.

Weitere Module anlernen

Die genannten Schritte führen Sie bitte für alle Module als Grundkonfiguration aus. Wenn Ihre Modulliste mehrere Module enthält, benutzen Sie die oben beschriebenen Methoden zur Identifikation des entsprechenden Moduls.

Laden einer Show

Verlassen Sie die Modulliste über den "Zurück"-Button. Sie befinden sich nun wieder im Hauptmenü. Wechseln Sie nun über die Schaltfläche "Show" in das Show-Menü.

Vorbereitung einer SD-Speicherkarte

Bitte formatieren Sie über einen PC eine SD- oder SDHC-Speicherkarte mit dem FAT32-Dateisystem (unter Windows: Rechsklick auf das Laufwerk im Arbeitsplatz, Auswahl des Punktes "Formatieren". Auswahl des Dateisystems FAT32 im folgenden Dialog, dann "Starten"). Achtung: Dabei werden alle anderen Dateien gelöscht - alternativ können Sie auch eine unformatierte Speicherkart mit dem FAT32-Dateisystem benutzen.
Kopieren Sie die mit dem SkyConductor exportierte SCW-Showdatei ins Stammverzeichnis der Speicherkarte und werfen Sie die Speicherkarte über die Windows-Funktion "Auswerfen" (z.B. im Kontextmenü des Laufwerks im Arbeitsplatz) aus.

Hinweis: Wie Sie eine erste Show mit SkyConductor erstellen und auf die SD-Karte schreiben können, finden Sie in einer "Erste Schritte"-Anleitung zu diesem Thema beschrieben.

Laden der Show am Commander

Legen Sie die Speicherkarte in den Kartenslot des Commanders ein und drücken Sie sie fest, bis sie einrastet. Laden Sie die Show nun, indem Sie im Menü "Show" den Punkt "Laden" auswählen und anschließend auf den Dateinamen "doppelklicken". Beachten Sie dabei, dass der Dateiname nur mit 8 Zeichen dargestellt werden kann und daher eventuell etwas "verstümmelt" aussieht. Dies können Sie vermeiden, indem Sie der Datei gleich einen Dateinamen geben, der aus maximal 8 Zeichen plus Dateiendung besteht (0 bis 9, A bis Z).

Programmieren der Show

Beim PyroNeo-System werden sämtliche die Show betreffenden Informationen in die Module übertragen, so dass den Zündmodulen später nur regelmäßig die aktuelle Showzeit oder der Beginn einer manuellen Sequenz Zündzeit übertragen werden muss. Die Module "wissen" ab diesem Moment selbst, wann welche Zündungen auszuführen sind. Aus diesem Grund müssen die an der Show beteiligten Module vorher programmiert werden.

Modulzuordnung (oben: bereits bestehend, unten: Vorschlag des Systems)

Stellen Sie zunächst sicher, dass alle Module die für die Show benötigt werden, in der Modulliste (Punkt "Module" im Hauptmenü) aufgeführt sind bzw. lassen Sie den Commander wenn nötig nach noch nicht vorhandenen Modulen suchen (über die Funktion "Search" der Modulliste).
Gehen Sie nun in das Menü "Show" und wählen Sie den Unterpunkt "Module programmieren". Die Zuordnung zwischen den logischen Modulen aus der Showdatei und den physikalisch vorhandenen Modulen wird nun geprüft.

Sie können die Zuordnung der logischen zu den physikalischen Modulen ändern, indem Sie auf einen Eintrag doppelklicken und aus der Modulliste ein anderes Modul auswählen. Normalerweise werden in der Liste jedoch nur Module angezeigt, die noch nicht in Verwendung sind. Um ein bereits verwendetes Modul zu benutzen, wählen Sie unter der Modulliste den Punkt "LIST" und den Punkt "Alle Module anzeigen" aus.

Wenn Sie mit der Zuordnung zufrieden sind, drücken Sie die Schaltfläche "Programmieren" am unteren Ende des Bildschirms. Die Programmierung der Show wird nun auf die Module übertragen und alle nötigen Einstellungen werden automatisch vorgenommen. Das Ergebnis wird anschließend in Listenform noch einmal angezeigt.

Zwischenzeitliches Abschalten der Geräte

Sie können sämtliche Module zwischen den einzelnen Schritten dieser Anleitung abschalten. Achten Sie jedoch darauf, das dies im hochsicheren Modus zu Problemen führen kann. Neue Module laufen jedoch grundsätzlich im sicheren Modus, dort ist das zwischenzeitliche Abschalten der Module kein Problem. Dort kann, nachdem alle Module wieder eingeschaltet wurden, mit dem nächsten Schritt ganz normal fortgefahren werden.

Falls auch der Commander abgeschaltet wird, achten Sie bitte darauf, das es für alle Schritte (bis auf das Schießen der Show) erforderlich ist, die Modulsuche erneut vorzunehmen. In jedem Fall muss außerdem die Show wieder von der SD-Karte geladen werden (danach fragt der Commander jedoch selbstständig nach dem Einschalten).

Testen

Achtung.gif Bitte beachten Sie die Sicherheitshinweise zum PyroNeo-System!

Ergebnis des Showtests - diverse Fehler

Bevor eine Show geschossen wird, sollten der korrekte Anschluss der Anzünder sowie die Batteriespannungen und die Reichweiten der beteiligten Module getestet werden. Dies geschieht automatisch vom Commander aus. Wählen Sie hierzu im Menü "Testen" den Punkt "Show prüfen". Hierzu sollte die Show im Commander geladen sein. Falls Sie also nach dem Programmieren der Show den Commander ausgeschaltet hatten, müssen Sie also die Show neu laden und auch die Modulsuche muss erneut durchgeführt werden.

Nach dem Messen der Parameter wird eine Liste der abgefragten Parameter angezeigt. Um eine Übersicht der erkannten Probleme/Fehler zu bekommen, können Sie über den Button "Nur Probleme" alle nur zur Information angezeigten Meldungen ausblenden.
Verlassen Sie die Liste über den "Zurück"-Button an der rechten unteren Ecke.

Schießen der Show

Achtung.gif Bitte beachten Sie die Sicherheitshinweise zum PyroNeo-System!

Infos beim Scharf schalten

Der folgende Abschnitt beschreibt das Schießen einer Show. Je nach Art der Show kann die jeweilige Prozedur hier abweichen.

Scharf schalten

Wählen Sie nun im Hauptmenü den Punkt "Schießen". Die Show wird nun nochmals überprüft, festgestellte Fehler werden angezeigt. Anschließend wird ein Sicherheitshinweis zur Scharfschaltung angezeigt. Bitte lesen Sie den Hinweis aufmerksam durch und drehen Sie den Schlüssel auf die "Scharf"-Position, wenn niemand sich im Sicherheitsbereich befindet.

Schießen

Schießen einer extern synchronisierten Show (Play, Timecode wird empfangen)

Nun wird der Schießen-Übersichtsbildschirm angezeigt. Im oberen Bereich befindet sich die Anzeige für die automatischen Zündungen (zeitgesteuert), darunter in einem größeren Bereich eine Liste der manuellen Sequenzen. Jeder dieser zwei Bereiche kann, wenn entsprechende Zündpunkte in der geladenen Show nicht vorhanden sind, ausgeblendet werden um mehr Platz für die jeweils andere Liste zu schaffen.
Auf der rechten Seite im oberen Bereich befindet sich die Abspielkontrolle für die Show (automatische Zündungen), darunter der Bereich für die Synchronisierung mit einem Timecode und der Show- und Gerätestatus.

Automatische Show

Automatische Zündungen laufen zeitgesteuert nach der Position innerhalb der Show ab. Automatische Shows werden gestartet, indem der TOUCH-Knopf heruntergedrückt wird und währenddessen einer der drei Steuer-Buttons für die automatische Show (Play, Pause, Stopp) betätigt wird. Im oberen Bereich werden, während die Zündungen ausgelöst werden, die jeweils nächsten Zündpunkte und die Zeit, die es bis zu ihrer Auslösung noch dauert, angezeigt.
Im Feld unter den Kontrollknöpfen wird die jeweils aktuelle Showzeit angezeigt.

Manuelle Sequenzen

Manuelle Sequenzen (die ihrereseits aus mehreren zeitlich abgestimmten Zündungen bestehen können) werden über die zwei Feuer-Knöpfe ausgelöst. Zur Zündung müssen beide Knöpfe gleichzeitig herunter gedrückt werden. Die gestartete Sequenz wird gelb dargestellt, auf der oberen Seite des Eintrages wird ein Fortschrittsbalken angezeigt. Ebenfalls wird die jeweils nächste anstehende Zündung mit einem Countdown angezeigt.
Nach einer Zündung wird der Cursor auf den jeweils nächsten Eintrag gesetzt, bis das Ende der Liste erreicht wurde. Um von Hand eine andere Sequenz auszuwählen, benutzen Sie bitte die Hoch- und Runter-Taste.

Sicherheitsgruppen

Der Commander verfügt über 10 Sicherheitsgruppen, über die einzelne Effekte deaktiviert werden können (sie werden dann nicht innerhalb der automatischen oder einer manuellen Sequenz ausgelöst). Um eine Gruppe abzuschalten (oder später wieder zu aktivieren) halten Sie die GROUP-Taste gedrückt und wählen Sie auf dem erscheinenden Bildschirm die Gruppe per Druck auf den Bildschirm aus, die ein- oder ausgeschaltet werden soll.

Reserven

Es lassen sich in einer Show bis zu 10 Reservesequenzen programmieren. Eine solche Reservesequenz kann, genau wie eine normale Zündsequenz, mehrere zeitlich abgestimmte Zündungen enthalten. Um eine Reservesequenz auszulösen, halten Sie die SPARE-Taste gedrückt und wählen Sie auf dem Bildschirm nun die Reservesequenz per Druck auf den Touchscreen aus. Die Sequenz wird nun unmittelbar ausgelöst.

Sicherheitsabschaltung

Im Notfall lassen sich die Zündfunktionen der Anlage über den Druck auf die PANIC-Taste abschalten. Sowohl die automatische als auch manuelle Sequenzen werden fortgesetzt, neue Zündungen werden jedoch nicht ausführt. Auch nach dem nochmaligen Betätigen der PANIC-Taste (was die Zündungen wieder aktiviert) werden diese ausgelassenen Zündungen nicht nachgeholt, um andere laufende Bilder nicht optisch zu zerstören.

Alternativ zur Verwendung der PANIC-Taste können Sie eine automatische Sequenz ebenfalls anhalten, indem Sie den Pause-Knopf (in Kombination mit der TOUCH-Taste) betätigen. Im Gegensatz zur Panic-Funktion wird nun die Show an dieser Stelle wirklich angehalten - Sie können die Show über den Play-Knopf an genau dieser Stelle fortsetzen. Es werden dann also auch keine Zündungen übersprungen.

Unscharf schalten

Wenn die Show beendet ist, betätigen Sie die ESC-Taste, um sowohl die Module unscharf zu schalten als auch den Schießen-Modus zu verlassen.

Abschalten der Module

Wenn gewünscht, können Sie die an der Show beteiligten Module nun abschalten. Wählen Sie hierzu im Menü "Module" unter dem Punkt "ALL" den Eintrag "Abschalten". Die an der Show beteiligten Module werden nun abgeschaltet.
