DMX-Modul:Aufbau
Links zum DMX-Modul: → Kurzbeschreibung → Bedienungsanleitung → FAQ → Pläne und Dateien → Aufbauanleitung → Preisliste
Diese Seite erklärt den Aufbau des DMX-Moduls aus einer bereits bestückten Leiterplatte. Der gezeigte Aufbau wurde unter Verwendung des auch erhältlichen Gehäusebausatzes erstellt. Wird ein eigenes Gehäuse verwendet ist unter Umständen eine abweichende Montage nötig.
|
Bitte orientieren Sie sich zusätzlich an den hier verfügbaren Plänen und Daten. Vor allem der korrekte Anschluss der Kabel ist dort genauer ersichtlich als aus den Fotos in dieser Anleitung (Bestückungspläne)! Einige häufig gestellte Fragen zum Aufbau finden Sie hier. Eine Liste der häufig benötigten Werkzeuge ist ebenfalls verfügbar. |
Inhaltsverzeichnis
- 1 Gehäusebearbeitung
- 2 Vorbereitung der Gehäuseteile
- 3 Komplettierung der DMX-Modulplatine
- 4 Einbau des Funktransceivers in die DMX-Modulplatine
- 5 Vorbereitung der Kabelsätze
- 6 Einbau der Platine
- 7 Zusammenbau Gehäusedeckel und Unterteil
- 8 Verschließen des DMX-Moduls
- 9 Funktionstest
- 10 Schalt- und Bestückungspläne
Gehäusebearbeitung
Das Gehäuse besteht aus einem Aluminium-Stranggussprofil, welches eigentlich als Kabelkanal (mit dem Querschnitt 80x80mm)benutzt wird. Es wird auf eine Länge von 200mm gekürzt. Sie können bereits fertig abgelängte (aber ansonsten unbearbeitete) Profile oder auch komplette Gehäusebausätze von uns beziehen. In das leere Gehäuse müssen nun entsprechend der Bearbeitungszeichnung Löcher für die Schrauben, LED, den Modulbus-Anschluss und eventuell die Antennenbuchse gebohrt werden.
Entsprechende technische Zeichnungen für die Gehäusebearbeitung finden Sie bei den Unterlagen des DMX-Moduls. Diese Bearbeitungsschritte sind natürlich nicht notwendig, wenn Sie sich für die fertig vorbereitete Gehäusevariante entschieden haben.
Vorbereitung der Gehäuseteile

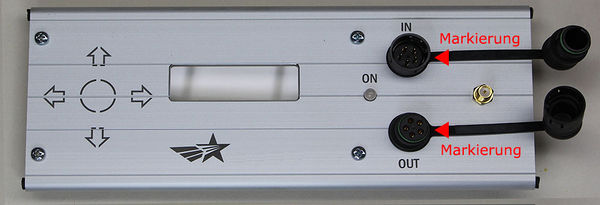

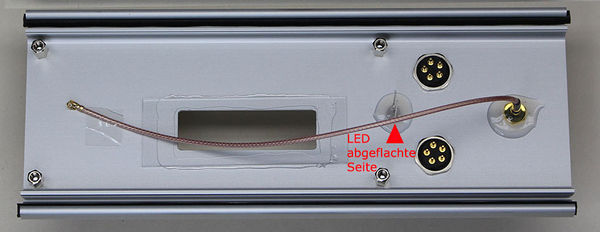

Zuerst wird die 5pol. Systemsteckverbinder mit den beiliegenden Nullringen montiert (Kennzeichnung zeigt nach Außen), danach werden die vier 8mm Abstandsstücken mit 4 Stück M3 Schrauben mit dem Moduldeckel verschraubt. Nun wird die Antennenbuchse montiert (Sprengring und Zahnscheibe nicht vergessen) und die LED eingesetzt (Polung beachten, durch abgeflachte Seite gekennzeichnet).
Zur wassergeschützte Montage wird die LED, die Abstandsstücken und die Antennenbuchse von der Unterseite mit einer nicht zu flüssigen Dichtmasse vergossen. Wir empfehlen hier, wie für alle anderen Verklebungen, transparentes Silikon. Auch die Schutzscheibe wie im Foto gezeigt wasserdicht aufgekleben. Danach bitte das Aushärten des Silikons abwarten bevor am Deckel weitergearbeitet wird.

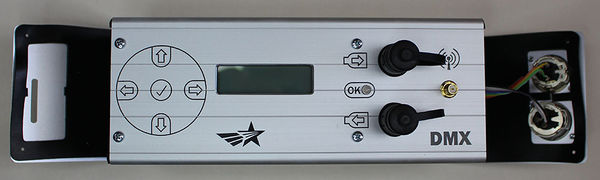

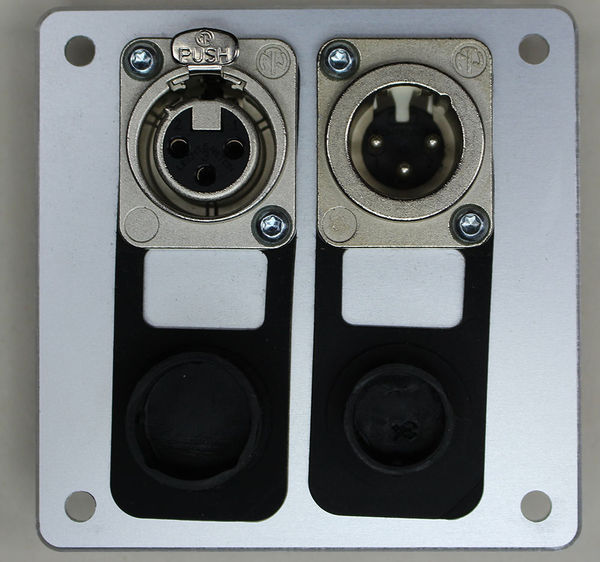

In der Stirnplatte werden XLR-Buchse und -Stecker mit den Gummiabdeckplatten montiert und verschraubt. Dabei bitte jeweils die zwei Messingringe als Abstandshalter in die Gummiplatten einlegen. Später erfolgt der Anschluss an die Platine.
Komplettierung der DMX-Modulplatine

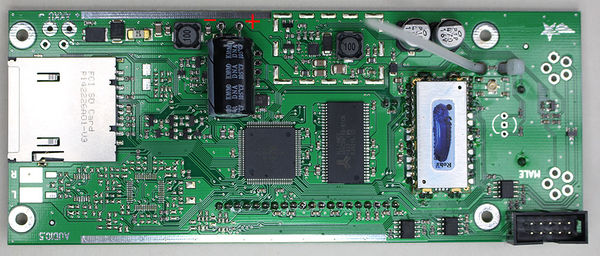

Um die Wartezeit zu nutzen komplettieren wir nun die DMX-Modulplatine. Hierzu bitte auf jeden Fall den Bestückungsplan zu Hilfe nehmen, hier sind die Polungen und Abbiegelängen eingezeichnet. Zuerst bitte den Elko einlöten.

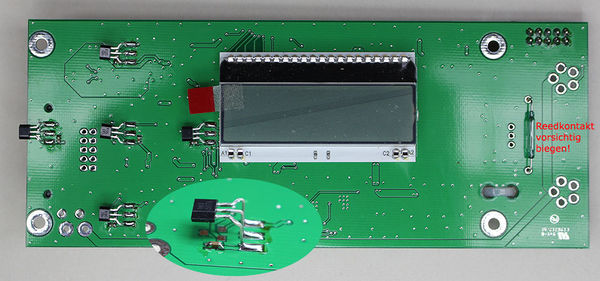

Nun auf der Displayseite die Magnetschalter und den Reedkontakt nach Bestückungszeichnung abbiegen und einlöten. Hier bitte unbedingt prüfen ob keine unerwünschten Kurzschlüsse entstanden sind!
Einbau des Funktransceivers in die DMX-Modulplatine

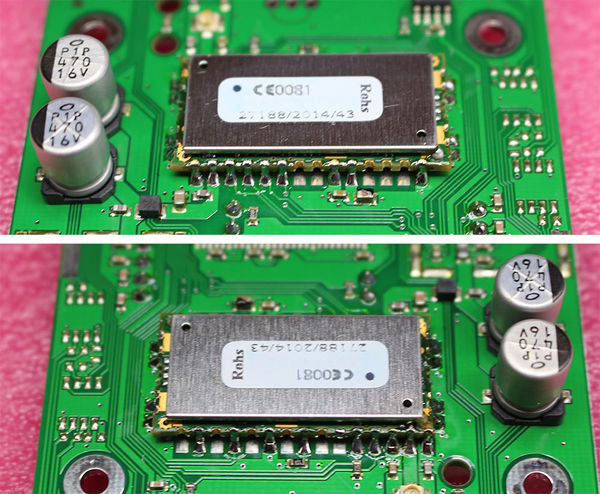

Nun wird, falls ein Funktransceiver verwendet werden soll, dieser auf die Modulplatine eingesetzt und verlötet. Dabei ist auf die korrekte Einbaurichtung zu achten! Die Kontakte des Transceiver und die Kontakte auf der Platine müssen genau zueinander passen.
Vor dem Einbau der DMX-Modulplatine sollte unbedingt geprüft werden, ob keine unerwünschten Kurzschlüsse entstanden sind, im Fehlerfall droht sonst ein Hardwaredefekt.
Vorbereitung der Kabelsätze
Die aktuellen Bausätze haben einen fertig konfektionierten 6 pol. Steckverbinder mit Leitungen beigelegt.

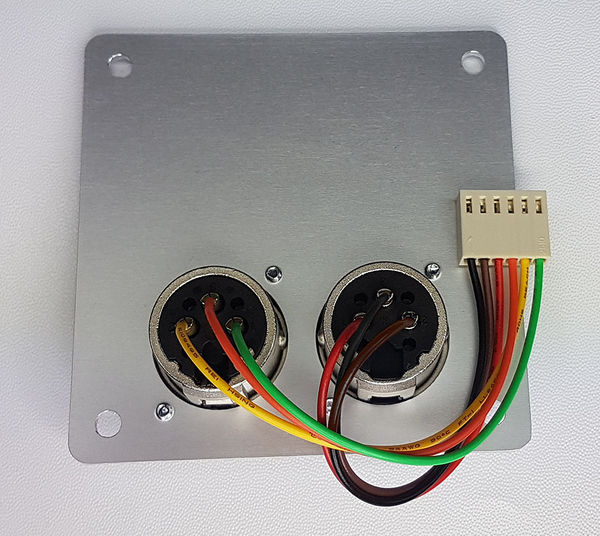

Diese Leitungen bitte entsprechend des Fotos mit den XLR-Steckverbindern verlöten.

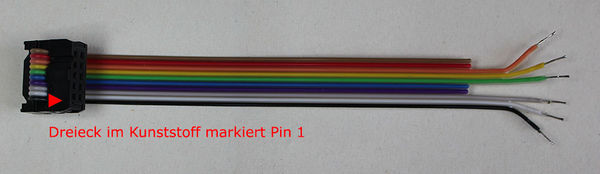

Der 10-polige Flachbandkabelstecker wird nun mit einer Rohrzange (oder besser: Schraubstock) vorsichtig exakt gerade auf das Flachbandkabel gequetscht.
Pin 1-3 werden separiert und mit genügend Kabellänge an die XLR-Buchse (Ausgang), Pin 6-8 an den XLR-Stecker (Eingang) Pin 6 zu 1, 7 zu 2, 8 zu 3 angelötet (die Pin-Nummern sind dort angegeben).
Auch der Akkukabelsatz wird nun vorbereitet, dazu werden die Leitungen abisoliert und verzinnt und anschließend die Flachstecker für die Akkukontakte angelötet oder falls vorhanden angecrimpt.
Zum Schluss wird in die Plusleitung (rot) der Sicherungshalter eingebaut, Sicherung bitte noch nicht bestücken!
Einbau der Platine

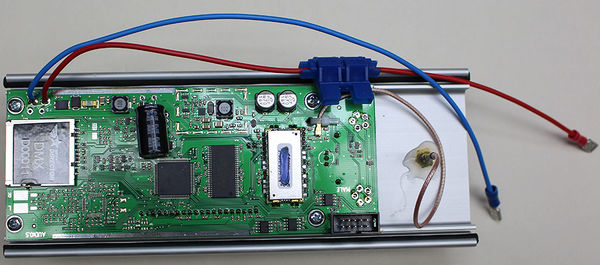

Die vollständig komplettierte Platine wird nun mit vier Schrauben M3 auf dem Deckel montiert.
Die LED und die Modulbussteckverbinder werden verlötet und das Antennenkabel wird vorsichtig gesteckt.
Zusammenbau Gehäusedeckel und Unterteil

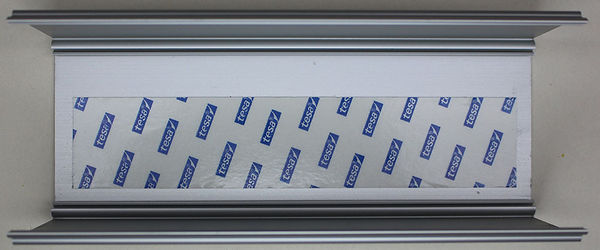

Im Gehäuseunterteil werden die beiden Akkus z.B. mit Spiegelklebeband verklebt.

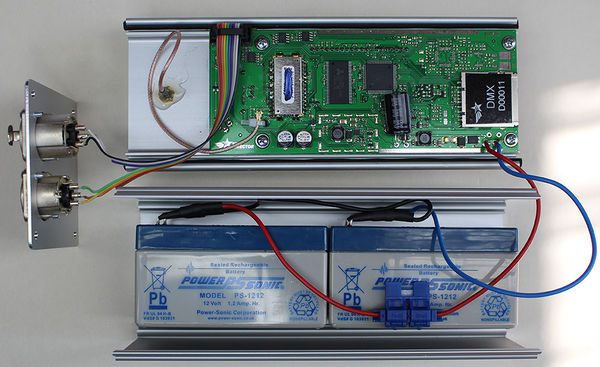

Im Gehäuseunterteil werden die beiden Akkus z.B. mit Spiegelklebeband verklebt und die vorbereiteten Akkuleitungen (ohne Sicherung!) montiert und die Anschlußfahnen mit Schrupfschlauch zusätzlich isoliert. Auch auf der Platinenseite werden die Akkuleitungen angeschlossen. Nun wird der Flachbandstecker für die XLR-Anschlüsse eingesteckt und die Stirnplatten montiert. Gummidichtplatte nicht vergessen (fehlt auf dem Foto)!
Verschließen des DMX-Moduls
Vor dem finalen Verschließen des Gehäuses empfiehlt sich ein kurzer Funktionstest (s.u.) dazu bitte die Sicherung in den Sicherungshalter einsetzen.

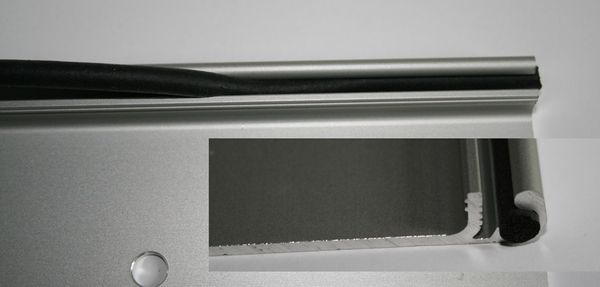

Sofern das DMX-Modul wassergeschützt aufgebaut werden soll, wird die Rundschnurdichtung in die Verschlusspartie des Deckels eingelegt.
Nun sollten Ober und Unterschale aufeinander gesetzt werden und die überstehende Dichtschnur mit ca. 1mm Überstand abgeschnitten werden. Anschließend werden die Deckel auf den Einbau vorbereitet, indem eine Dichtungsplatte passend auf die stirnseitigen Bleche aufgelegt wird (optional). Wenn alles passt wird das Gehäuse mit den Gehäuseschrauben und den Dichtscheiben verschraubt.
Funktionstest

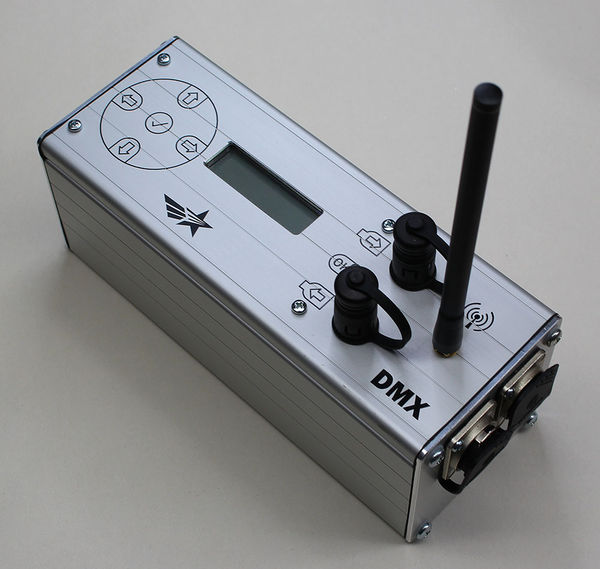

Nach Abschluss aller Arbeiten ist ist die Antenne aufzuschrauben. Über die lokale Bedienung (siehe Tabelle) sollte nun das DMX-Modul mit einem Magnetstift eingeschaltet werden können. Nun ist unbedingt ein Funktionstest durchzuführen. Auch kann das DMX-Modul nun mit einem Sender per Funk und Kabelverbindung gefunden werden und Daten abgerufen werden usw.
Schalt- und Bestückungspläne
Aktuelle Schalt- und Bestückungspläne finden Sie hier.
