Diese Seite erklärt den Aufbau einer ALTEN Commander-Version (Verkauf bis November 2016)

Diese Seite erklärt den Aufbau des "Commander" aus einer bestückten Leiterplatte und den, optional zu erwerbenden, Teilesätzen und Koffern. Die gezeigte Vorgehensweise stellt einen Vorschlag dar der aber nicht sklavisch befolgt werden muss.

Je nach bestellter Ausbaustufe (z.B. ohne SMPTE und CCB) sind einige Schritte nicht erforderlich.

Bitte orientieren Sie sich zusätzlich an den hier verfügbaren Plänen und Daten. Vor allem der korrekte Anschluss der Kabel ist dort genauer ersichtlich als aus den Fotos in dieser Anleitung (Bestückungspläne)! Einige häufig gestellte Fragen zum Aufbau finden Sie hier. Eine Liste der benötigten Werkzeuge ist ebenfalls verfügbar.


Gehäuse und Teilesätze prüfen

Bitte vor der endgültigen Montage die Maßhaltigkeit der Frontplatte und des bearbeiteten Koffers durch loses Einsetzen der Tasten, Schalter, Steckverbinder und des Displays prüfen.

Bitte auch die jeweils neuesten Schalt- und Bestückungspläne herunterladen, hier können Fehlerbereinigungen oder Verbesserungen eingeflossen sein.

Frontplatte vorbereiten

Als erstes wird, falls die Antenne in die Frontplatte montiert werden soll, die entsprechende Bohrung mit einem 6,5mm-Bohrer erweitert. Soll die Antenne in das Koffergehäuse montiert werden, wird die Bohrung stattdessen mit einer entsprechenden Schraube verschlossen. In diesem Fall muss die entsprechende Bohrung für den Antennenanschluss im Gehäuse vorgenommen werden.

Montage des Displays

Bleche an Display montieren

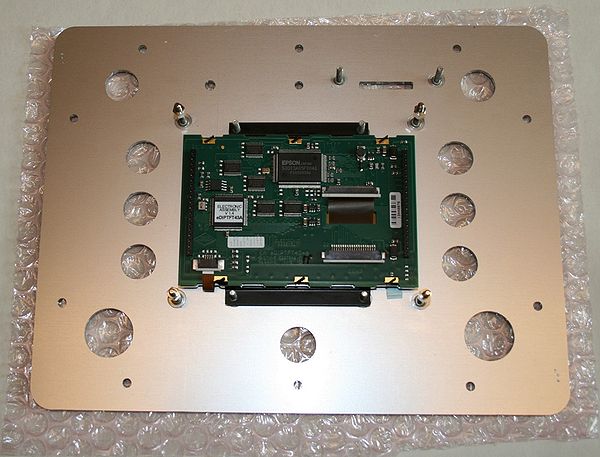

Als erstes wird das Display (auch wasserdicht möglich) in die Frontplatte eingebaut, "Wirumzität" beachten ;-). Dazu sind die beiden beiliegenden Montagebleche entsprechend dem Foto einzusetzen (Befestigungslasche mit den Bohrungen in Richtung zur Frontplatte) und das Display in die Frontplatte zu montieren. Mittels Unterlegscheiben unbedingt einen minimalen Abstand zwischen Display und Frontplatte herstellen, hier darf kein Druck entstehen!

Abstand zwischen Display und Front

Leiterplatte provisorisch ausfsetzen und mittels Unterlegscheiben einen minimalen Abstand zwischen den Steckverbindern einstellen, auch hier sollte nichts drücken. Leiterplatte wieder entfernen und Scheiben mit Muttern sichern. Nun das Display provisorisch mit Muttern montieren und [optional] Display und Fronplatte frontseitig abkleben um wasserdicht verkleben zu können.

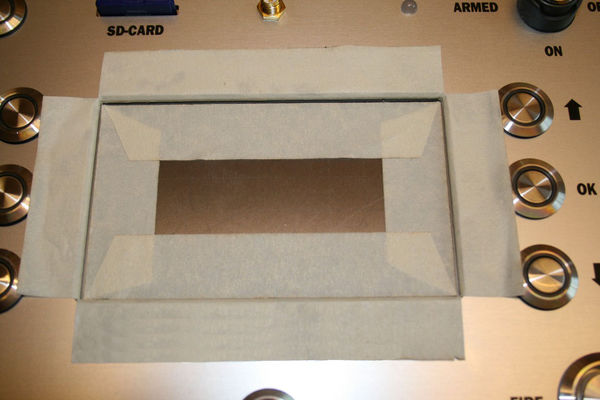

Display abkleben

Display wieder demontieren und Silikon auftragen, danach Display wieder montieren. Frontseitig Silikon verstreichen und Abklebungen entfernen; Silikon aushärten lassen.

SD Kartenhalter, Tasten und Schalter montieren

SD-Kartenhalter montieren

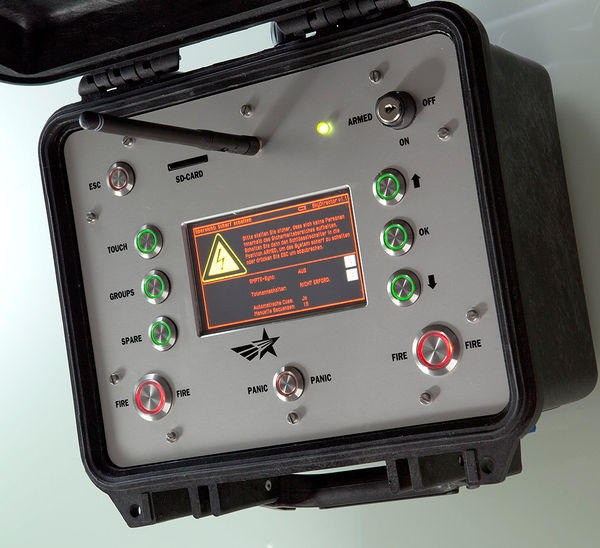

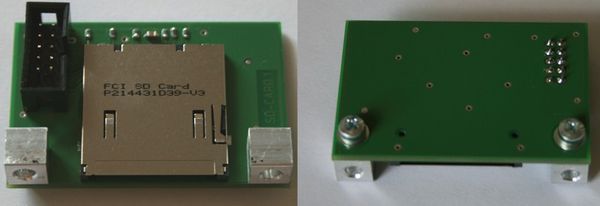

Auch der SD-Kartenhalter sollte jetzt vorbereitet und danach an die Frontplatte montiert werden. Die Aluklötzchen sind mittlerweile durch einen Winkel ersetzt worden. Es folgen die Tasten und der Schlüsselschalter, hierbei die Ausrichtung und die Farbzuordnung beachten. Der O-Ring kommt jeweils nach außen! Eine Gesamtansicht ist etwas weiter unten zu sehen.

Kabelsätze vorbereiten

Achtung ! Das mitgelieferte Flachkabel folgendermaßen zerschneiden:

Bezeichnung Anzahl Länge Polzahl
USB-Kabelsatz 1 40 cm 4-adrig
CCB-Kabelsatz 2 30 cm 8-adrig
Bus-Kabelsatz 1 30 cm 10-adrig
SD-Kabelsatz 1 18 cm 10-adrig


Der Rest kann zur Verdrahtung der Commanderplatine mit den Tastern verwendet werden (7 St., 4 adrig, ca. 5 cm + 3 St. 4 adrig, ca. 7 cm + 2 St., 2-adrig, ca. 7 cm)

USB Kabelsatz

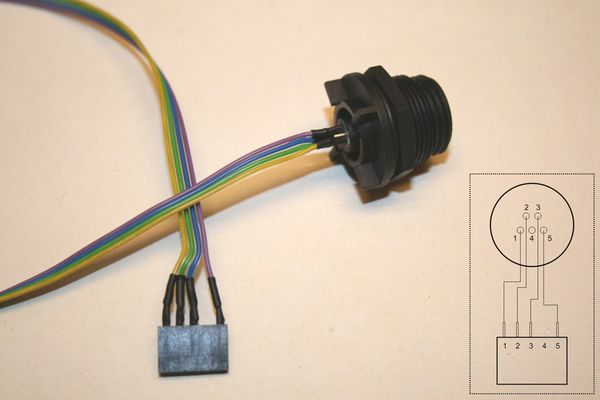

USB-Kabelsatz

Das USB-Kabel (4pol.) ist 1:1 durchverbunden, der mittelste Kontakt am USB-Stecker bleibt aber frei. Bitte die einzelnen Leitungen jeweils mit einem Stück Schrumpfschlauch isolieren. Gesamtlänge ca. 40cm.

SD-Kabelsatz

SD-Kabelsatz

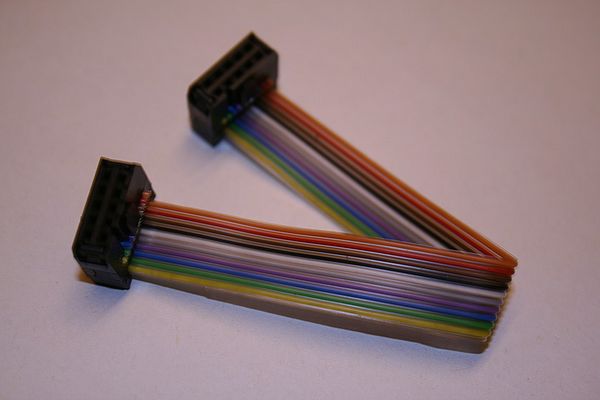

Das SD-Kabel (10pol.) ist 1:1 durchverbunden, Gesamtlänge ca. 18cm.

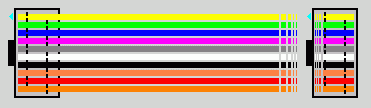

Ausrichtung Flachbandkabel (Draufsicht auf Schneidklemmen, Pin 1 hellblau markiert)

SMPTE Kabelsatz

SMPTE-Kabelsatz


Das SMPTE-Kabel ist ein Koaxialkabel:

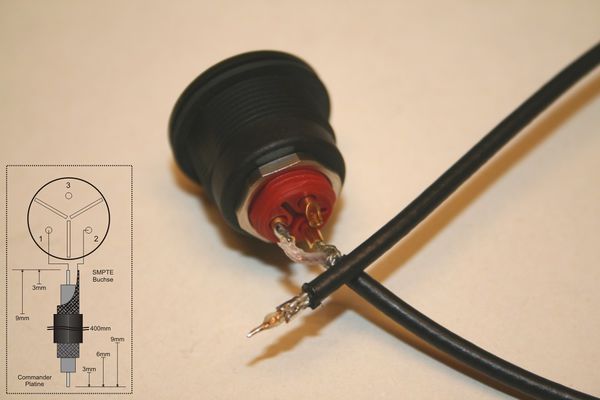

SMPTE-Buchse Pin 1 Signal SMPTE-Buchse Pin 2 Schirm Gesamtlänge ca. 40cm.

CCB Kabelsatz

CCB-Kabelsatz

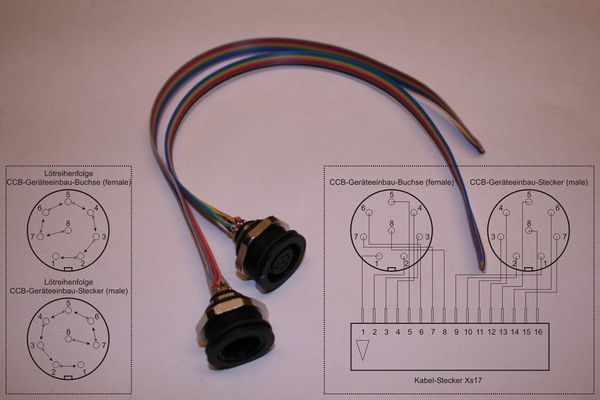

Das CCB-Kabel ist entsprechend des Commander-Schaltbildes zu verbinden. Gesamtlänge ca. 30cm.
Hier nochmal die Pinbelegung:
XS17 Pin 1 bis 8 an CCB-Buchse Pin 1 bis 8
XS17 Pin 9 bis 16 an CCB-Stecker Pin 1 bis 8

Achtung ! Reihenfolge beachten !
Zuerst CCB-Buchse/ -Stecker ans Kabel, dann CCB-Buchse und CCB-Stecker ins Gehäuse montieren, dann erst Stecker XS17 ans Kabelende montieren!

BUS Kabelsatz

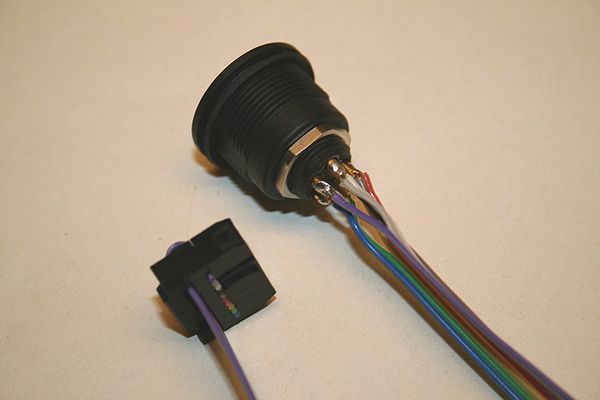

BUS-Kabelsatz

Das BUS-Kabel ist entsprechend des Commander-Schaltbildes zu verbinden. Gesamtlänge ca. 30cm.
Hier nochmal die Pinbelegung:
XS14 Pin 1 an BUS-Buchse Pin 1
XS14 Pin 2 an BUS-Buchse Pin 2
XS14 Pin 3 sowie 8-10 an BUS-Buchse Pin 3 (Parallelschaltung wegen Strombelastung)
XS14 Pin 5-7 an BUS-Buchse Pin 4 (Parallelschaltung wegen Strombelastung)
XS14 Pin 4 an BUS-Buchse Pin 5

Akku Kabelsatz

Akkukabelsatz wird vorbereitet

Der Akkukabelsatz wird nun vorbereitet, dazu werden die Leitungen abisoliert und verzinnt und anschließend die Flachstecker für die Akkukontakte angelötet oder falls vorhanden angecrimpt.

Akkukabelsatz wird vorbereitet

Anschließend wird in die Plusleitung (rot) der Sicherungshalter eingebaut, Sicherung bitte noch nicht bestücken!

Vorbereiten der Commanderplatine

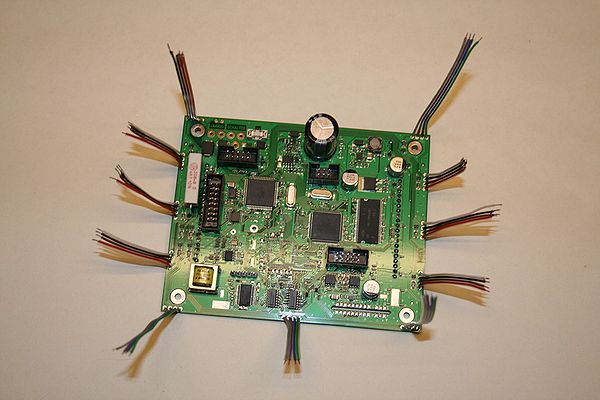

Commander-Leiterplatte Tastenanschlüsse anlöten

Bitte die Verbindungsleitungen die zu den Tastern führen in die Leiterplatte einlöten. Außerdem sollte ein eventuell vorhandener Funktransceiver in den dafür vorgesehenen Schlitz in der Leiterplatte eingesetzt und verlötet werden (die Ausrichtung der Kontakte von Funktransceiver und Leiterplatte muss genau übereinstimmen). Am besten ein hitzeunempfindliches Klebeband von unten gegen die Platine kleben, dann kann das Funkmodul nicht zu weit nach unten rutschen.

Verdrahten der Commanderplatine

Commander-Leiterplatte mit Tasten verbinden

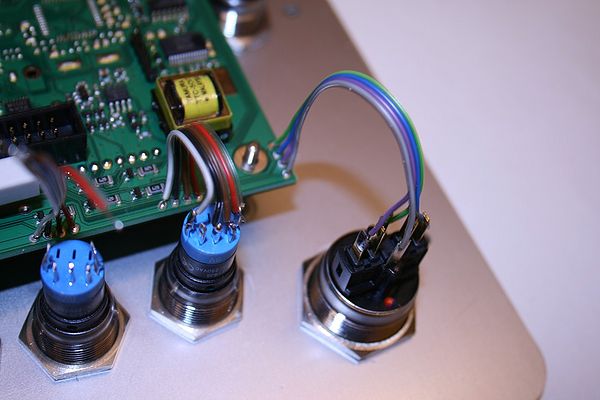

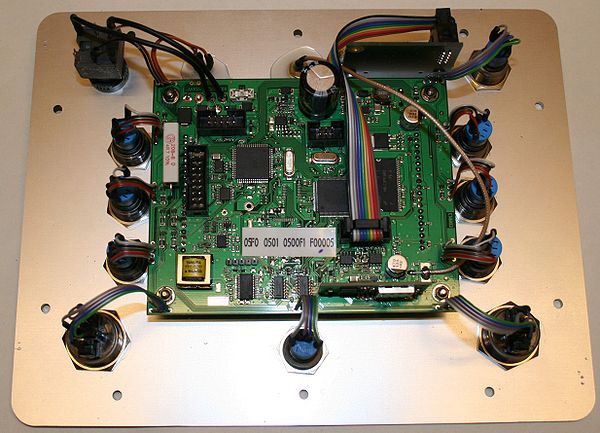

Als nächstes wird die fertige Leiterplatte auf die Steckverbinder aufgesetzt und nochmals die Passgenauigkeit kontrolliert. Wenn hier alles in Ordnung ist, wird die Platine mit Muttern verschraubt. Anschließend können die Taster angeschlossen werden. Bei korrekt montierten Tasten sind die Anschlüsse entsprechend dem Foto 1:1 verdrahtet. Das am Antennenanschluss angebrachte Koaxialkabel wird nun an den Antennenanschluss neben dem Funktransceiver des Funkmoduls angelötet. Auch die LED und der Schlüsselschalter werden nun entsprechend dem Schaltbild (siehe auch das Foto) angeschlossen. Der beigelegte, zusätzliche Einschalt-FET (zur Begrenzung des Einschaltstromes über den Schlüsselschalter) wird eingebaut. Ebenfalls wird ein Draht zwischen X8 und X9 (siehe ebenfalls Bestückungsplan) eingebaut. Achtung: Die letztgenannten Schritte sind auf dem Foto teilweise noch nicht zu enthalten, bitte die genaue Verdrahtung AUSSCHLIESSLICH dem Bestückungsplan entnehmen!

Commander-Leiterplatte mit Schalter und LED verbinden

Anschlüsse entsprechend dem Foto verdrahten, bitte mit Schaltplan gegenchecken.

Komplett montierte Frontplatte

Frontplatte komplett

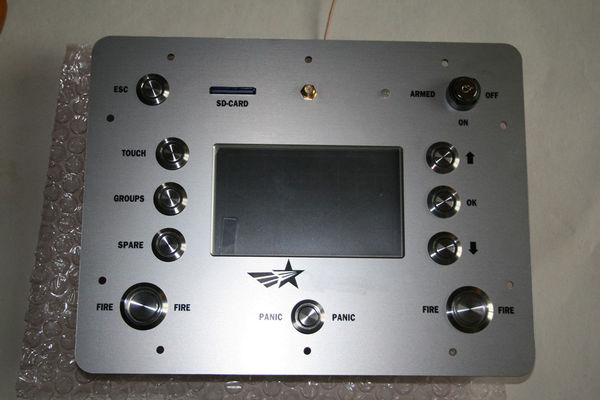

So etwa sollte die komplett montierte Frontplatte aussehen.

Koffer vorbereiten

Kabelsätze im Koffer montieren

Kabelsätze einbauen
Koffer von hinten

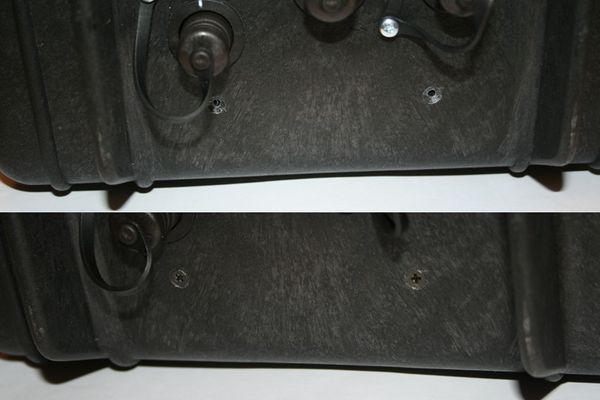

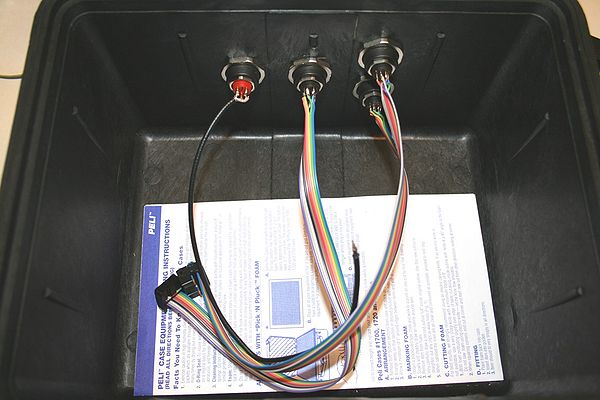

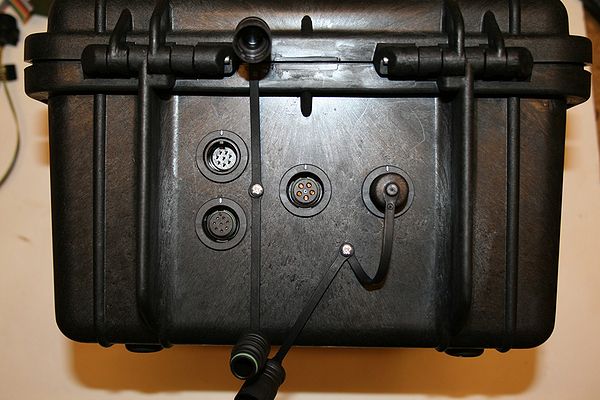

Anschließend bitte die vorbereiteten Kabelsätze entsprechend dem Foto im Koffer montieren. Nullringe kommen nach außen! Kabel zur SD-Karte nicht vergessen.

Einbau und Anschluss der Akkus und des Frontrahmens

Klebebänder aufkleben
Akkus werden installiert

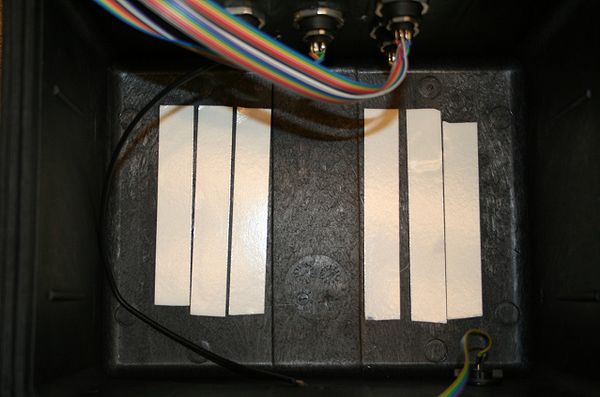

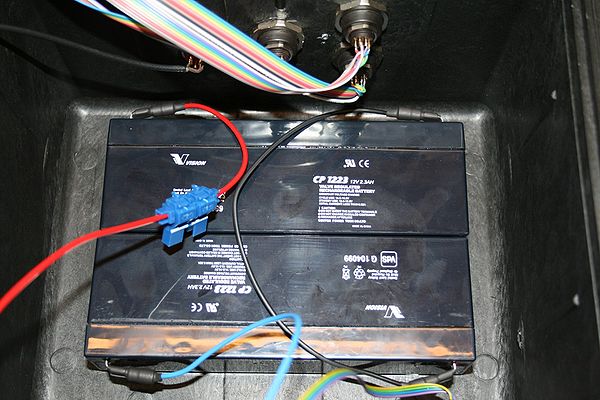

Nun werden die beiden Akkus z.B. mittels Spiegelklebeband im Koffer montiert (verklebt) und miteinander verbunden (der Pluspol des einen Akkus mit dem Minuspol des anderen). In die rote Plusleitung ist ein Sicherungshalter zu installieren, das schützt vor hohen Strömen im Kurzschlussfall. Die Sicherung selbst (15A) bitte noch nicht bestücken.

Akkublech vorbereiten

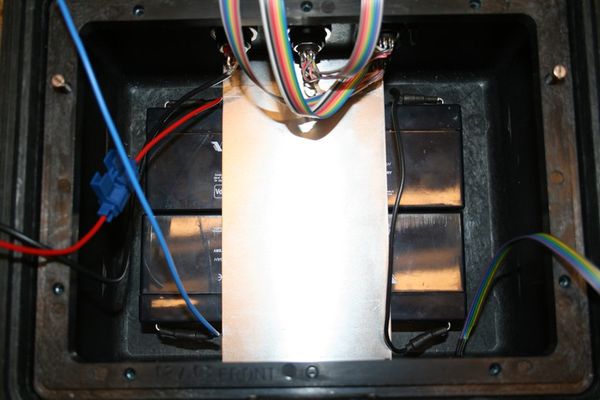

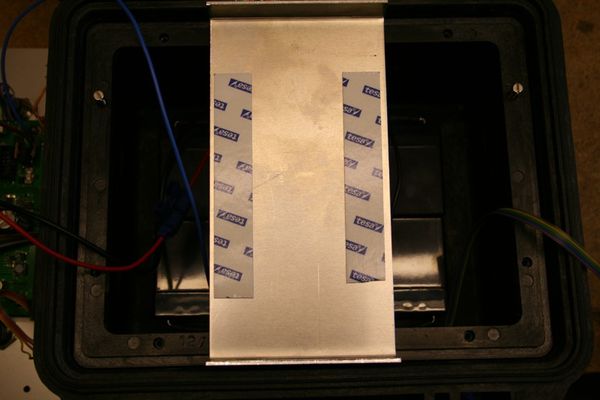

Um die Akkus noch weiter zu befestigen bitte das mitgelieferte Blech mit Klebestreifen versehen und von oben mittig installieren.

Akkublech durchbohren und verschrauben

Durch die Senkbohrungen mit einem 2,5mm Bohrer das Akkublech durchbohren (alle vier Bohrungen) und anschließend mit den vier Senkschrauben verschrauben.

Akkublech vorbereiten

Nun bitte den Frontplatten-Montagerahmen nach beiliegender Anleitung im Koffer montieren.

Die Leiterzugsicherung auf der Commanderplatine bestehend aus drei einzelnen Elementen muss durch Zusammenlöten parallel geschaltet und damit unempfindlicher gemacht werden.
Um den Schlüsselschalter vom Ladestromstoß des Elkos zu entlasten bitte entsprechend des Anschlußplans die beiden Widerstände und den LeistungsFET installieren.
Der freie Plus und Minuspol werden nun mit den entsprechenden Punkten auf der Commanderplatine verlötet. Es sollte darauf geachtet werden, dass die Frontplatte trotz der verbundenen Anschlussleitungen noch bequem hochgeklappt werden kann.
Bitte beim Anschluss des Akkus an der Platine genau die Polung und die zu verwendenden Lötpunkt beachten, die aus der Bestückungszeichnung hervorgehen (die Dateien sind hier zu finden)!
Auch die kleine Brücke nicht vergessen falls der Schlüsselschalter aus dem Teilesatz verwendet wird.

Funktionstest

Checkliste VOR der Inbetriebnahme:

  • Ist die richtige Betriebsspannung von ca. 24V (Akku 2x12V) vorhanden?
  • Ist die Betriebsspannung richtig gepolt?
  • Sind alle Kabel richtig angelötet bzw. angesteckt
  • Nochmals auf Zinnbrücken o.ä. kontrollieren
  • Als letzten Schritt bitte die Sicherung einsetzen.

Die bereits aufgespielte Firmware ermöglicht ein sofortiges Ausprobieren des Commanders. Dieses sollte zumindest einmal vor der Montage des Koffers durchgeführt werden. Hierzu sollten alle Funktionen durchprobiert werden (siehe Liste weiter unten)
Nach erfolgreichem Funktionstest sollten alle Steckverbinder auf der Leiterplatte mit wenig Heißkleber o.ä. gegen rausrütteln gesichert werden.

Checkliste für Commander

(In Klammern ist angegeben wie/wann die entsprechende Funktion getestet werden kann)

  • Tasten funktionsfähig (die hoch/runter/OK-Tasten funktionieren im Menü, alle anderen Tasten sind im "Schießen"-Modus mit Funktionen belegt)
  • LEDs leuchten (beim Start leuchten alle LEDs für einen kurzen Moment auf)
  • Display reagiert korrekt (korrekte Anzeige sowohl der Konsole als auch der grafischen Oberfläche, Touchtasten funktionieren wie erwartet)
  • SD-Karte lesbar (Dummyshow laden und speichern)
  • Funkmodul funktioniert (Menü Einstellungen - Kommunikation, Kanal 1 einstellen) bzw. Modulsuche machen
  • CCB funktioniert (externe Taste mit LED anschließen)
  • SMPTE-Eingang funktioniert (SMPTE-Signal anschließen und Empfang im Menü Einstellungen - SMPTE testen)

Verschließen des Commanders

Commander zuschrauben

Nun sollten Koffer und Frontplatte aufeinander gesetzt und miteinander verschraubt werden. Hierbei die Kunststoffunterlegscheiben zur Abdichtung nicht vergessen.

Aufspielen der aktuellsten Firmware

Als letztes wird die aktuellste Firmware für den Commander aufgespielt (soweit nicht schon installiert). Hierzu gibt es eine eigene Anleitung.
